Aansluitschema's trekhaak en aanhanger

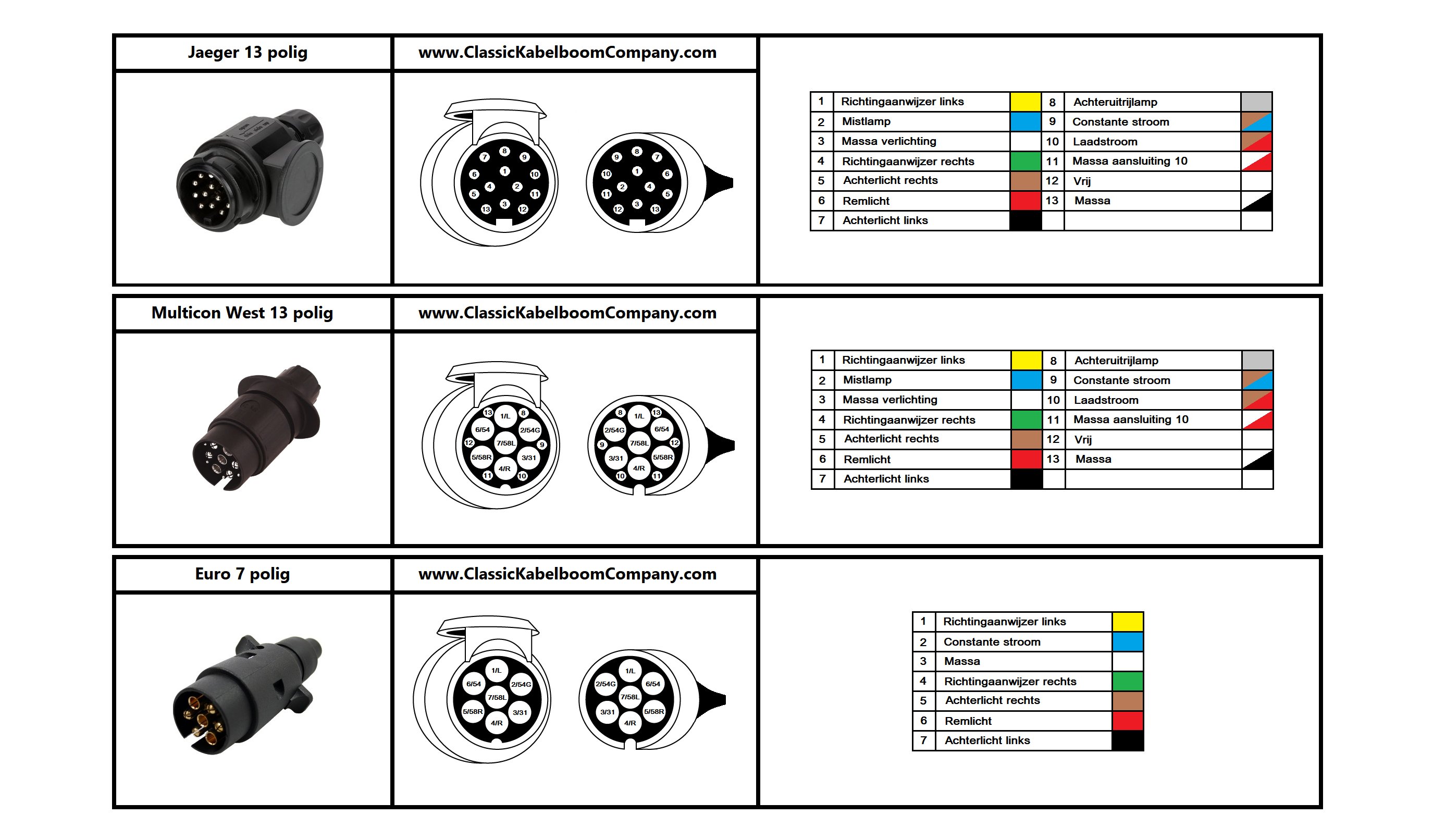

Op deze pagina vind u de aansluit schema's van de meest gangbare trekhaak stekkers en stekkerdozen.  De aangegeven draadkleuren zijn van de standaard universele bedradingsets. Deze kleuren kunnen afwijken bij het trekkend voertuig als er bijvoorbeeld een originele fabrieks aansluitset wordt gebruikt. Veel caravans gebruiken hun eigen draadkleuren. De pin bezetting en nummering is uiteraard overal wel gelijk. Als u op de desbetreffende afbeelding klikt kunt u ze downloaden en printen.

Klikt u HIER dan download u een handig overzicht van de drie meest voorkomende stekkers, de 13 polige Jaeger en Multicon West en de standaard 7 polig.




Ondanks we er heel zeer vrij zeker van zijn dat deze schema's juist zijn, zijn we niet aansprakelijk voor enige schade die voortvloeit uit het gebruik hiervan bij elektrische werkzaamheden aan een voertuig of een aanhanger.
